厦门亨立德电子有限公司
详细说明，请点击这里，下载中心查看说明书

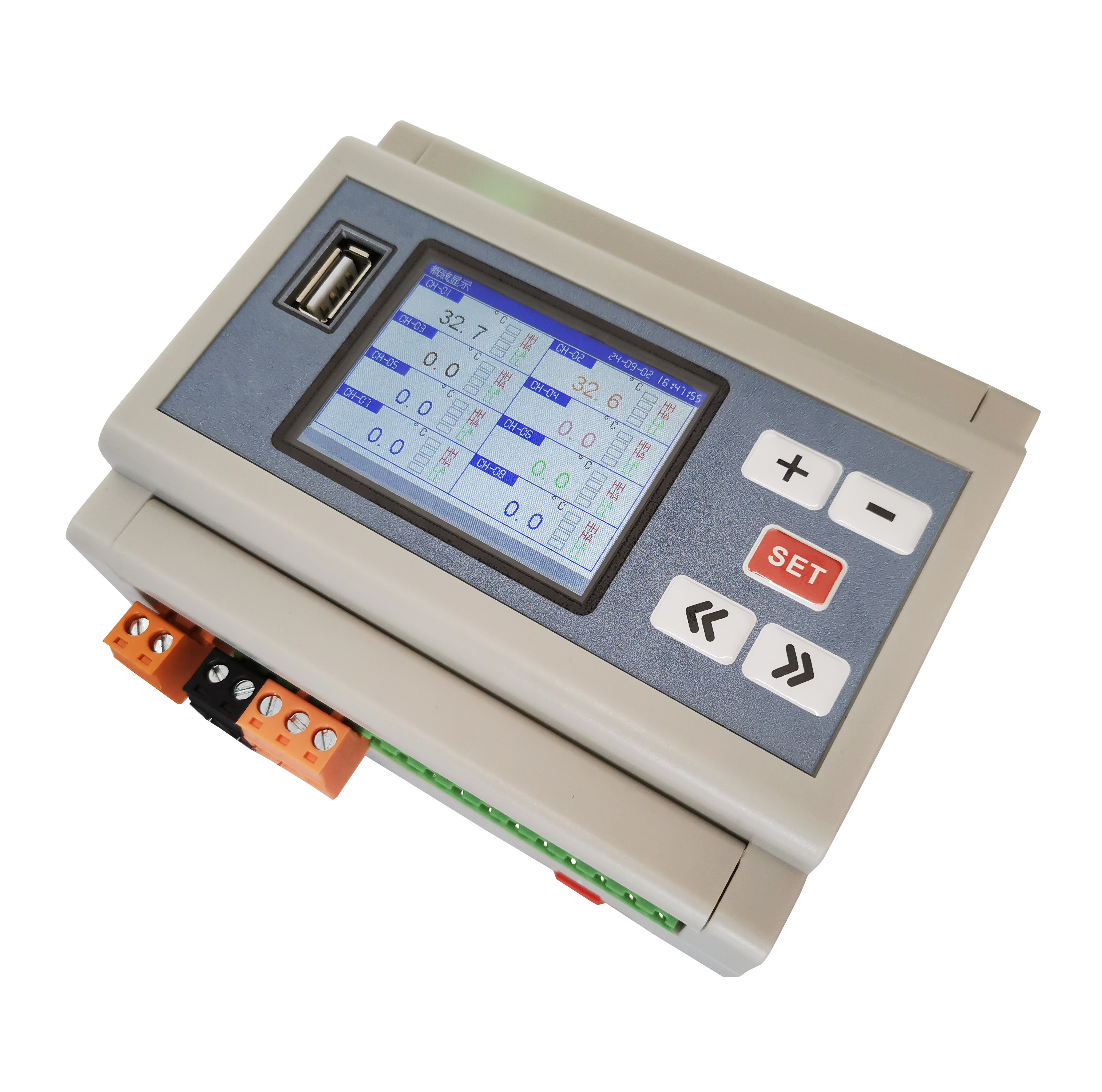

8通道
技术指标
模拟特性
输入信号类型
² 线性电压信号：0~5V、1~5V、0~10V，标定量程范围：-30000 ~ 30000。
² 线性电流信号：0~10mA、4~20mA，标定量程范围：-30000 ~ 30000。
² 热电偶：K ( -50 ~ 1300℃ )、S ( -50 ~ 1700℃ )、T ( -200 ~ 350℃ ) 、E ( 0 ~ 800℃ )、J ( 0 ~ 1000℃ )、B ( 300 ~ 1800℃ )、N ( 0 ~ 1300℃ )、R（-50~1700℃）、WRe526（0~2300℃）、WRe325（0~2300℃）
² 热电阻：Cu50 ( -50 ~ 150℃ ) 、Pt100 ( -200 ~ 600℃ )、Cu100 ( -50 ~ 150℃ )
² 其它线性电压信号：0~20mV、0~60mV、0~100mV、0~500mV，标定量程范围： -30000 ~ 30000。
最多通道数
精度
² ±0.2%FS（线性电压及线性电流）；
² ±0.2%FS+2.0℃（热电偶输入且采用仪表内部元件测温补偿冷端时）
采样周期
125ms/每通道
温漂系数
典型值：50PPM
共模抑制比
典型值：85~110dB。
输入阻抗
标准电压输入信号为1MΩ。
标准电流信号输入为5.1Ω（4~20mA），或5.1Ω（0~10mA）。
隔离
通道和地之间隔离电压1000VAC，通道和通道之间隔离电压400VAC。
热电偶
信号内阻需小于1000Ω。冷端补偿误差：最大±2℃。
输入异常处理
当热电偶、热电阻输入出现断线或短路时，测量值取最大值、最小值或保持不变，3种处理方式可供选择。
电源参数
供电
直流供电电压：12-24VDC；最大功耗：3W。（客户须特别说明）
绝缘强度
电源对地绝缘强度大于1500 VAC，漏电流10mA，1分钟；
电源对外壳绝缘强度大于1500 VAC，漏电流10mA，1分钟。
其它特性
处理器
32位高性能、高集成度ARM处理器。
硬件看门狗
CPU内部集成，保证长期安全可靠运行。
实时时钟
采用高稳定度硬件实时时钟，时钟精度为±5ppm，掉电后由纽扣电池供电，电池有效时间大于30天。
数据保存
所有数据保存在FLASH存储器中，无需后备电池，确保所有历史数据及组态参数不会因掉电而丢失。
通讯接口
光电隔离的RS-485通讯接口。
通讯协议
采用标准MODBUS-RTU通讯协议，可以与市面流行的HMI及DCS直接通讯。
微型打印机接口
光电隔离的RS232通讯接口，波特率：9600bps，支持最大打印分辨率：240点每行
记录时间
约等于：45（单位：天）÷通道数×记录间隔
显示
2.4英寸TFT液晶显示屏
重量
小于0.5kg
尺寸
外型尺寸 112mm×114mm×56.5m
环境条件
工作：温度(-10~50)℃，相对湿度10%~85%(无结露)
仪表型号定义
基本
型号
代码及其说明
703xx
70300E系列
通
道
数
01
一通道
02
二通道
…
....
8
八通道
通讯功能
N
无
S1
RS485通讯
U盘功能
U
带U盘功能
供电电源电压
D
12-24VDC

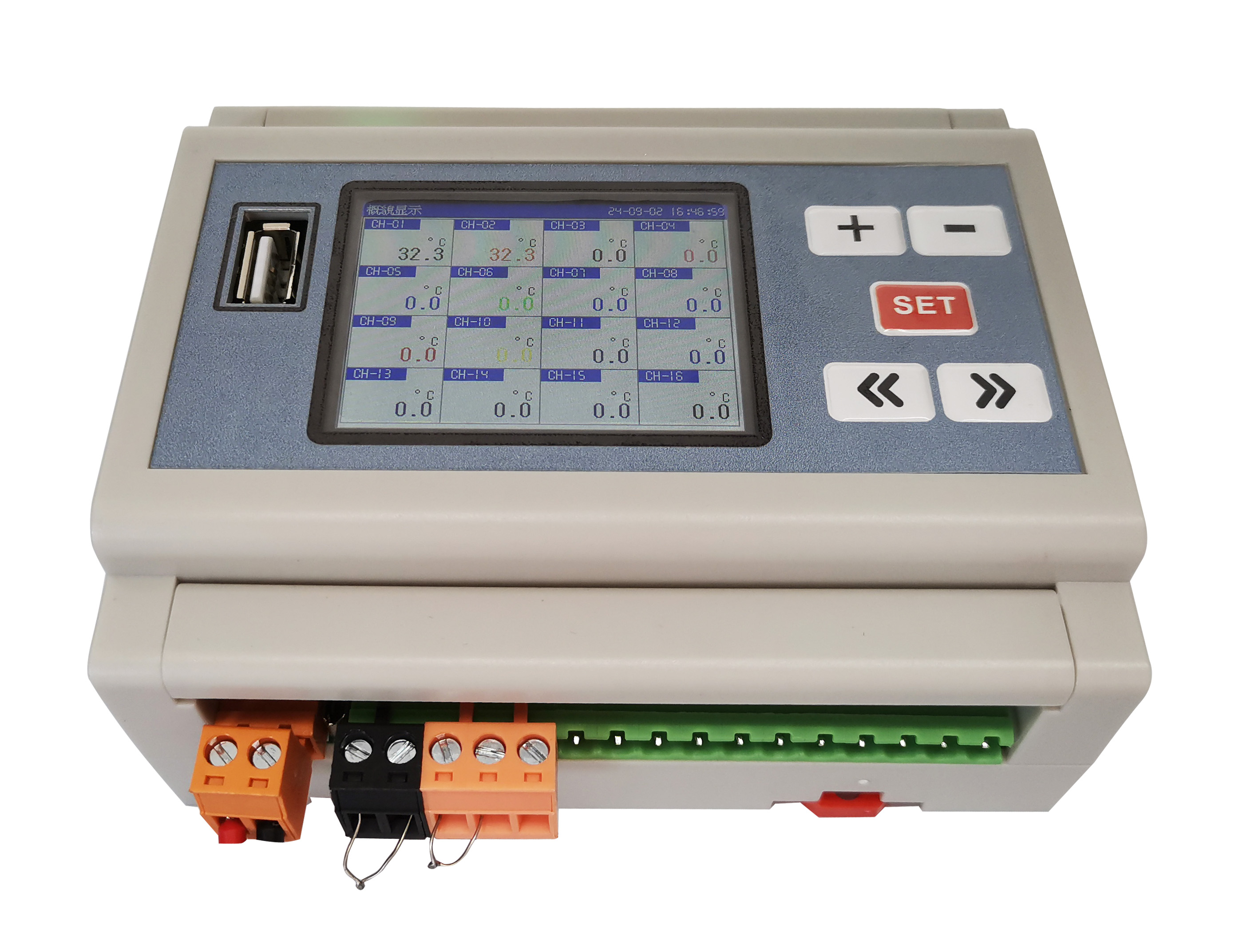

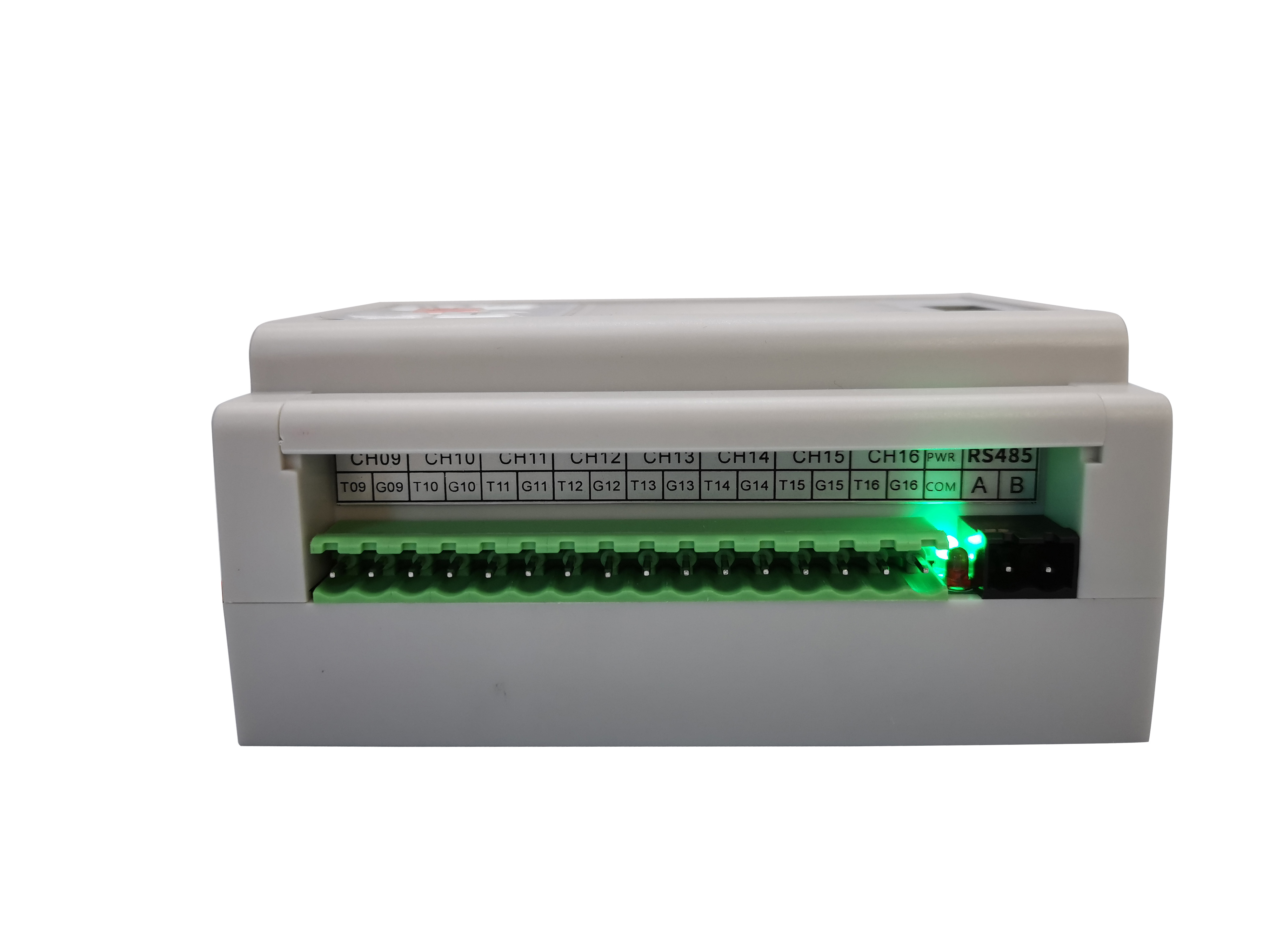

16通道
² 线性电流信号：0~10mA（须外接500Ω精密电阻）、4~20mA（须外接250Ω精密电阻），标定量程范围：-30000 ~ 30000。
标准电流信号输入为250Ω（4~20mA），或500Ω（0~10mA）。
直流供电电压：12-24VDC；最大功耗：3W。
70300系列
16
十六通道
